1. Zenmuse L1

Boyutlar

1. 152×110×169 mm

Ağırlık

1. 930±10 gr

Güç

1. Tipik: 30 W; Maks: 60 W

IP derecelendirme

1. IP54

Desteklenen Drone

1. Matrice 300 RTK

Çalışma Sıcaklığı Aralığı

1. -20° ila 50° C (-4° ila 122° F)
2. 0° ila 50° C (32° ila 122° F) (RGB haritalama kamerası kullanılırken)

Depolama Sıcaklık Aralığı

1. -20° ila 60° C (-4° ila 140° F)

Sistem performansı
Algılama Aralığı

1. 450 m @ %80 yansıtma, 0 klx ;
2. 190 m @ %10 yansıtma, 100 klx

Nokta Oranı

1. Tek dönüş: maks. 240.000 puan/sn;
2. Çoklu dönüş: maks. 480.000 nokta/sn

Sistem Doğruluğu(RMS 1σ) 1

1. Yatay: 10 cm @ 50 m;
2. Dikey: 5 cm @ 50 m

Gerçek Zamanlı Nokta Bulutu Renklendirme Modları

1. Yansıtma, Yükseklik, Mesafe, RGB

Lidar

1. Aralık Doğruluğu (RMS 1σ) 2
2. 3 cm @ 100 m

Desteklenen Maksimum Geri Dönüş

1. 3

Tarama Modları

1. Tekrarlanmayan tarama modeli, Tekrarlanan tarama modeli

Görüş Açısı

1. Tekrarlanmayan tarama deseni: 70,4° (yatay) × 77,2° (dikey) ;
2. Tekrarlayan tarama deseni: 70,4° (yatay) × 4,5° (dikey)

Lazer Güvenliği

1. Sınıf 1 (IEC 60825-1:2014) (Göz Güvenliği)

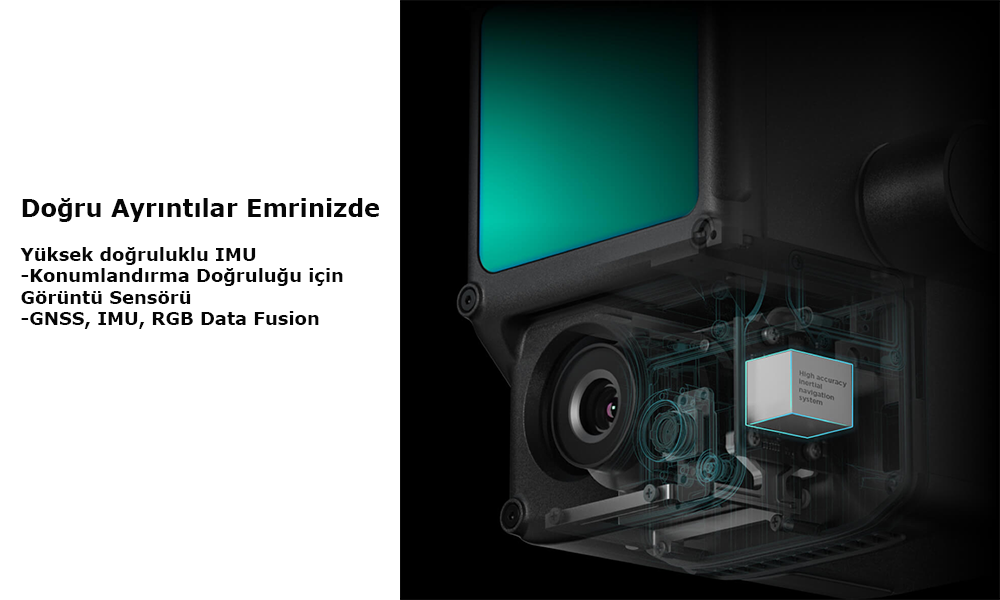

Inertial Navigasyon Sistemi
IMU Güncelleme Sıklığı

1. 200Hz

İvmeölçer Aralığı

1. ±8 gr

Açısal Hız Ölçer Aralığı

1. ±2000 dps

Sapma Doğruluğu (RMS 1σ) 1

1. Gerçek zamanlı: 0,3°, Son işleme: 0,15°

Pitch / Roll Doğruluğu（RMS 1σ）1

1. Gerçek zamanlı: 0,05°, Son işleme: 0,025°

Yardımcı Konumlandırma Görüş Sensörü
Çözünürlük

1. 1280×960

görüş açısı

1. 95°

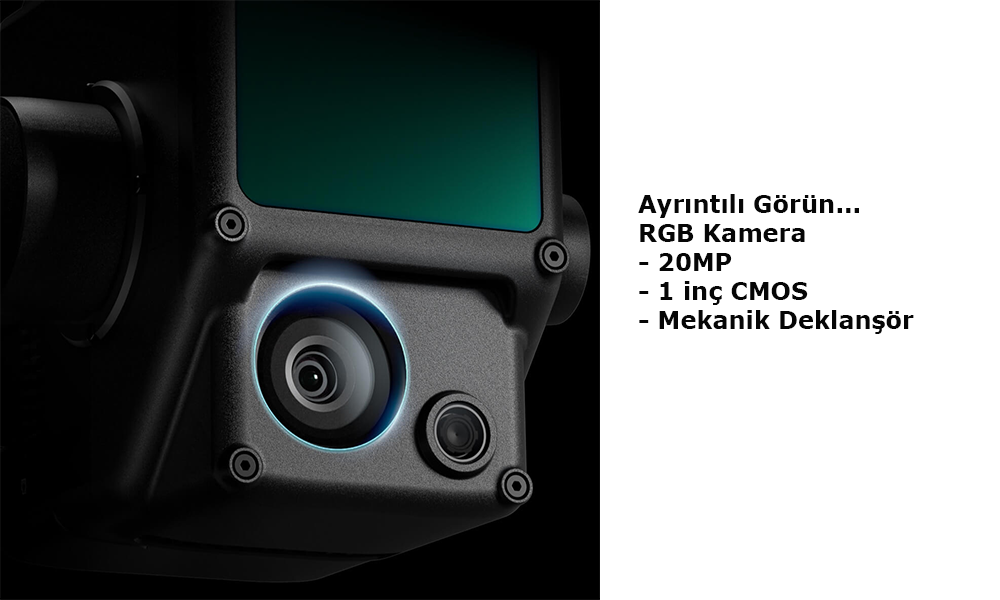

RGB Haritalama Kamerası
Sensör Boyutu

1. 1 inç

Etkin Pikseller

1. 20 MP

Fotoğraf boyutu

1. 5472×3078 (16:9); 4864×3648 (4:3); 5472×3648 (3:2)

Odak uzaklığı

1. 8,8 mm / 24 mm (Eşdeğer)

Deklanşör hızı

1. Mekanik Obtüratör Hızı: 1/2000 – 8 s
2. Elektronik Obtüratör Hızı: 1/8000 – 8 s

ISO

1. Video: 100 – 3200 (Otomatik), 100 – 6400 (Manuel)
2. Fotoğraf: 100 – 3200 (Otomatik), 100 – 12800 (Manuel)

Diyafram Aralığı

1. f/2,8 – f/11

Desteklenen Dosya Sistemi

1. YAĞ (≤32 GB); exFAT (>32 GB)

Fotoğraf Biçimi

1. jpeg

Video formatı

1. MOV, MP4

Video çözünürlüğü

1. H.264, 4K: 3840×2160 30p

Gimbal
Stabilize Sistem

1. 3 eksenli (eğme, döndürme, kaydırma)

Açısal Titreşim Aralığı

1. 0,01°

Mount

1. Ayrılabilir DJI SKYPORT

Mekanik Aralık

1. Eğim: -120° ila +30°; Kaydırma: ±320°

Çalışma Modları

1. Takip Et/Ücretsiz/Yeniden Ortala

Veri Depolama

1. Ham Veri Depolama
2. Fotoğraf/IMU/Nokta bulutu veri depolama/GNSS/Kalibrasyon dosyaları

Desteklenen microSD Kartlar

1. microSD: Sıralı yazma hızı 50 MB/s veya üzeri ve UHS-I Hız Derecesi 3 derecesi veya üzeri; Maksimum kapasite: 256 GB

Önerilen microSD Kartlar

1. SanDisk Extreme 128GB UHS-I Hız Derece 3
2. SanDisk Extreme 64GB UHS-I Hız Derece 3
3. SanDisk Extreme 32GB UHS-I Hız Derece 3
4. SanDisk Extreme 16GB UHS-I Hız Derece 3
5. Lexar 1066x 128GB U3
6. Samsung EVO Plus 128GB

İşlem Sonrası Yazılım
Desteklenen Yazılım

1. DJI Terra

Veri formatı

1. DJI Terra, standart formattaki nokta bulutu modellerinin dışa aktarılmasını destekler:
2. Nokta bulutu formatı: PNTS/LAS/PLY/PCD/S3MB formatı

Notlar

1. 1. Doğruluk, bir DJI laboratuvar ortamında aşağıdaki koşullar altında ölçülmüştür: 5 dakikalık bir ısınmadan sonra, DJI Pilot’ta Kalibrasyon Uçuşu etkinken ve RTK FIX durumundayken Haritalama Görevi kullanılarak. Bağıl irtifa 50 m, uçuş hızı 10 m/s, gimbal eğimi -90° olarak ayarlandı ve uçuş rotasının her bir düz bölümü 1000 m’den azdı. Post-processing için DJI Terra kullanıldı.
2. 2. 100 metre uzaklıkta bir hedef (%80 yansıtma) ile 25°C’lik bir ortamda ölçülmüştür. Sonuç, farklı test koşullarında değişebilir.
3. 3. Önerilen microSD kartlar gelecekte güncellenebilir. En son bilgiler için DJI resmi web sitesini ziyaret edin.
